產品介紹 | 沙姆相機讓C接口工業鏡頭實現大景深成像

2024-03-21

3817

隨著機器視覺不斷深入不同行業，沙姆鏡頭的場景在工業檢測領域不斷增多，而沙姆鏡頭的檢測主要是用于傾斜拍攝場景或是同時檢測對不在同一平面的被測物成像景深不足時使用。

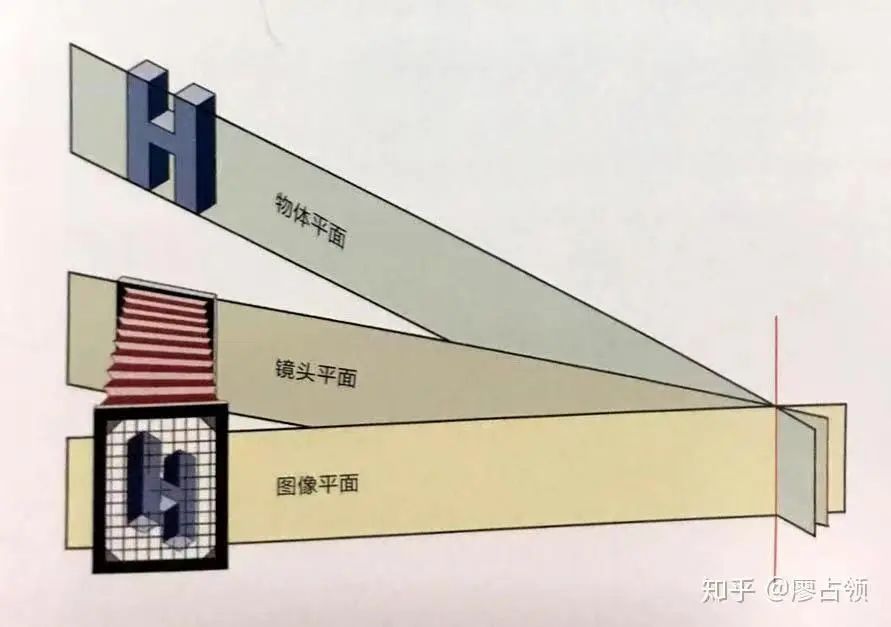

很多人把沙姆鏡頭也叫移軸鏡頭，這是因?yàn)橐戚S成像是要符合沙姆定律的。所謂沙姆定律就是當被攝體平面、影像平面、鏡頭平面這三個面的延長面相交于一直線時，即可得到全面清晰的影像。


圖源自知乎侵刪

根據沙姆原理圖可以看出，拍攝角度越大，光軸傾斜越大；工作距離越近，光軸傾斜越大。這就要求沙姆鏡頭必須能轉動不同的角度，以適應不同的拍攝角度和工作距離。但是，因?yàn)樯衬风R頭接口的特殊性，不同相機廠家的接口外徑不同，導致沙姆鏡頭需要適配的接口尺寸也不一樣。

如果使用標準C接口，那么沙姆結構就需要做成可旋轉的，但是，C接口工業鏡頭的沙姆結構很難做旋轉的，因?yàn)楣鈱W(xué)后焦空間不夠。

常規的FA沙姆鏡頭的鏡頭光學后焦短，沒有空間做可旋轉的沙姆結構。每款相機外徑尺寸不同無法適配。不同項目對應不同焦距不同角度，所以無法將產品標準化，系列化。

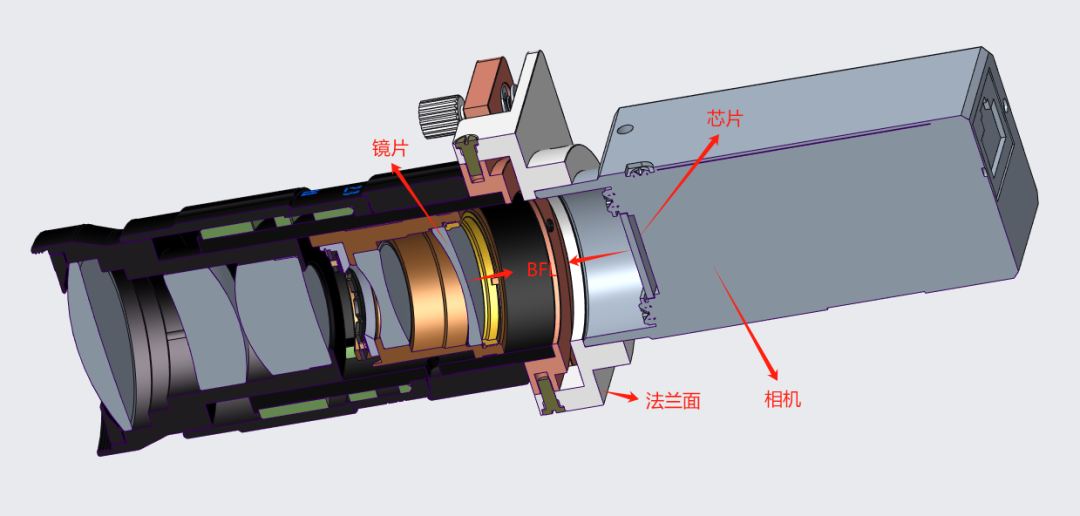

光學后焦（BFL），指的是鏡頭最后一個光學面到芯片的距離。C口法蘭距只有17.526mm，所以C口鏡頭上幾乎不可能設計出一個旋轉裝置，只能做固定傾斜角度。因?yàn)椴煌捻?xiàng)目需要的角度不同，所以大部分沙姆鏡頭需要定制。

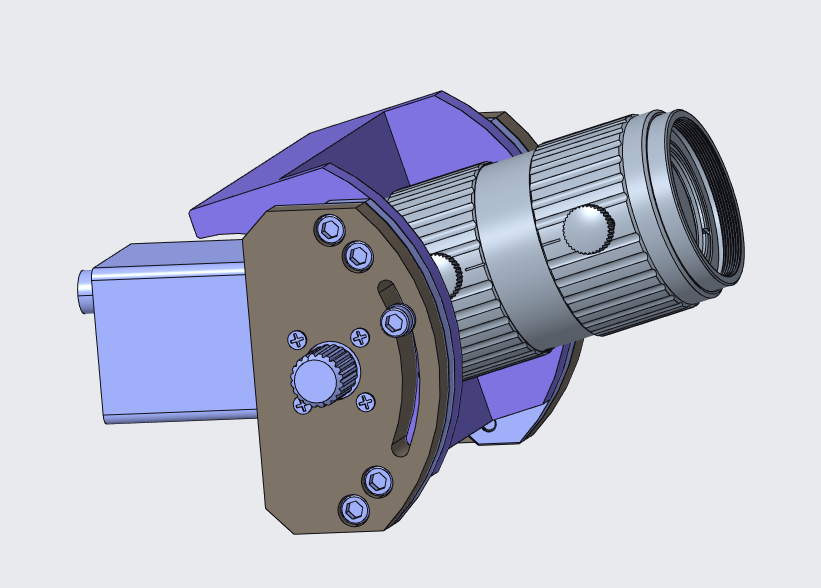

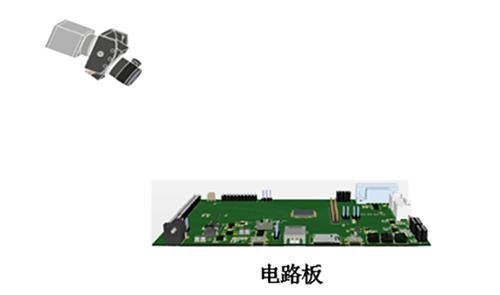

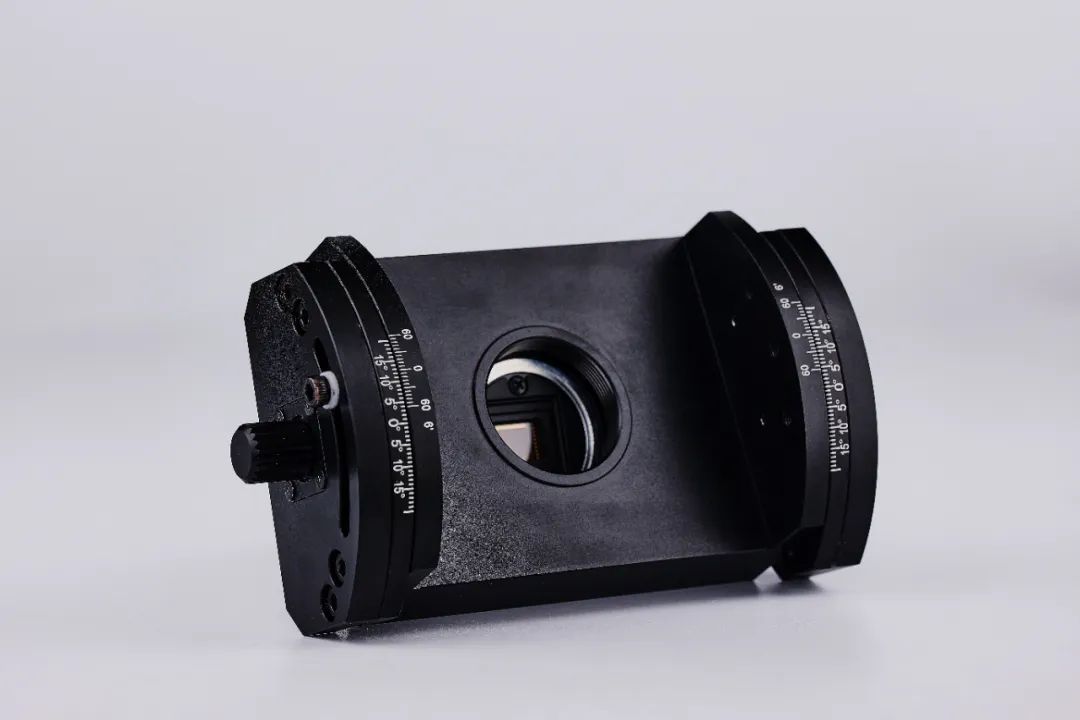

基于以上問題，我們推出了沙姆轉接盤，根據相機結構定制沙姆轉接盤組件，和配套相機組成沙姆相機，讓所有的C接口工業鏡頭都可以實現±15°的移軸成像。
